用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

信息来源:loojoo.com   时间: 2020-03-11  浏览次数:50

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

此图是用SolidWorks2015建模,用KeyShot 8渲染。

建模步骤:

1.在上视基准面画正方形。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

2.拉伸高度:25 。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

3.在上视基准面画圆,在正方体与圆的交点处画两个点,标注。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

4.拉伸,成形到一面。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

5.还是在上视基准面草绘。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

6.拉伸凸台,成形到粉色面,去掉合并结果。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

7.在右视基准面画圆弧。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

8.拉伸切除,完全贯穿两者,特征范围:绿色实体。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

9.抽壳,厚度:3 。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

10.抽壳,旋转圆弧面和底面。(先隐藏左边的实体)

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

11.镜像实体。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

12.组合。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

13.在上视基准面草绘,转换实体引用边线。(下视图)

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

14.拉伸切除:5 。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

15.镜像特征。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

16.在实体顶面草绘,画两个圆和两个中心矩形。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

17.拉伸切除,完全贯穿,特征范围:选四个粉色区域。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

18.还是在实体顶面草绘,转换实体引用内侧圆,拉伸凸台,到指定面指定的距离:17 。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

19.在前视面画草图。(显示样式——隐藏线可见)

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

20.旋转。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

21.圆角,半径:20 。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

22.在上视基准面画圆。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

23.拉伸切除,完全贯穿。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

24.在蓝色面上画圆。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

25.拉伸切除,完全贯穿。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

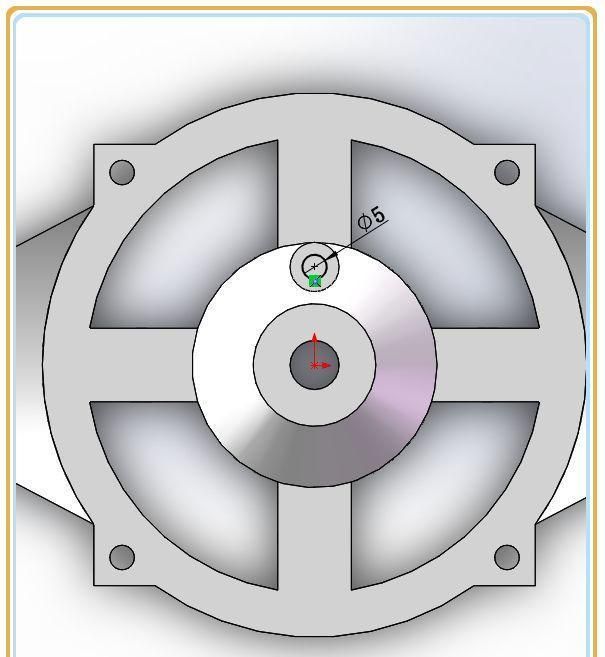

26.在上视基准面画圆。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

27.拉伸切除。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

28.圆周阵列。两个拉伸切除特征。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

29.测量面积:4386.23 ,正确。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

30.测量面积:1024 ,正确。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

31.测量面积:343.47 ,正确。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

32.体积:80617.75 ,正确。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

33.完成。

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页

用SolidWorks建模的3D零件,虽然不难,但还是画了30多页
